Système de contrôle par vision pour bouteilles

Système de  contrôle par vision pour bouteilles

Système de contrôle par vision pour bouteilles

Principe de fonctionnement :

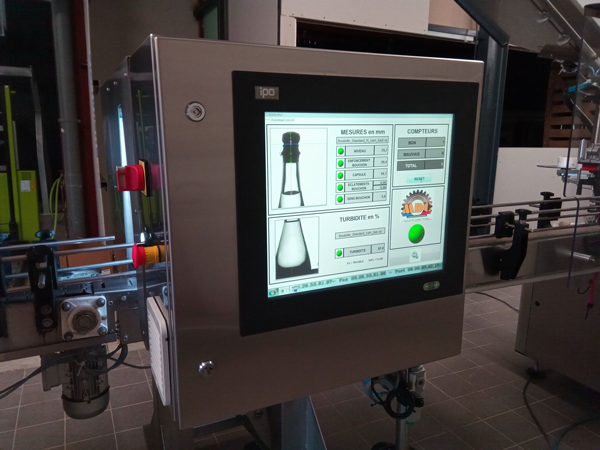

Un écran ordinateur tactile en façade de notre système permet à l’opérateur de sélectionner le programme, d'effectuer des réglages et de visualiser les clichés.

Dès lors qu’un flacon est détecté "mauvais", un éjecteur pneumatique pousse le flacon vers une table de stockage.

Les flacons peuvent arriver de manière aléatoire mais avec un espacement d’au moins 3 cm entre chaque flacon.

Aucune accumulation ne doit se produire devant le capteur de vision.

Trois versionsSimple fixeComplète fixeComplète mobiledisponibles

Version simple fixe

  • Mesurer la hauteur du vin dans la bouteille
  • Vérifier l'éclatement de bouchon
  • Mesurer la profondeur de bouchage à partir de l’arase
  • Contrôler la présence du muselet un seul format de bouteille possible

Version complète fixe

  • Mesurer la hauteur du vin dans la bouteille
  • Vérifier l'éclatement de bouchon
  • Mesurer la profondeur de bouchage à partir de l’arase
  • Contrôler la présence du muselet un seul format de bouteille possible
  • Vérifier la turbidité
  • Réglage en hauteur pour multi-format

Version complète mobile

  • Mesurer la hauteur du vin dans la bouteille
  • Vérifier l'éclatement de bouchon
  • Mesurer la profondeur de bouchage à partir de l’arase
  • Contrôler la présence du muselet un seul format de bouteille possible
  • Vérifier la turbidité
  • Réglage en hauteur pour multi-format
  • Chassis mobile sur roulette
  • Convoyeur de bouteille intégré
